Станции управления и защиты "Каскад-К" на базе насоса типа ЭЦВ

Станции управления и защиты

Станции управления и защиты «КАСКАД-К», предназначены для автоматического управления и защиты трехфазного электродвигателя погружного насоса типа ЭЦВ. Станция используется на промышленных, коммунально-бытовых, общественных и частных объектах.
"Каскад-К" – станции автоматического управления насосным агрегатом ЭЦВ в режиме прямого пуска электродвигателя

Технические характеристики СУЗ "Каскад-К":
- Номинальное напряжение сети 380В. 50 Гц
- Номинальный ток - до 250А (свыше 250А - по индивидуальному заказу).
- Цифровая индикация потребляемого тока нагрузки.
- Климатическое исполнение по ГОСТ15150-69-УЗ.
- Степень защиты по ГОСТ 14254-80 - IP21, IР54.
- Рабочее положение - вертикальное.
- Длина кабеля к датчикам не более 250 м.
- Станции соответствуют требованиям: ГОСТ 12.2.007.0-75, ГОСТ 12.1.004-91; ГОСТ 22789-94, “ПУЭ” и ПТЭЭП”.
- Нижний подвод кабелей подключения.

Автоматическое управление обеспечивает:
- режим работы, водоподъем или дренаж;
- включение/отключение электродвигателя по сигналам от датчиков уровня (входят в комплект поставки станции) ;
- контроль и индикацию рабочего тока электродвигателя;
- контроль и индикацию аварийного состояния.

Аварийное отключение происходит при возникновении:
- недопустимых перегрузок в момент пуска и в рабочем режиме;
- обрыва одной или двух фаз;
- асимметрии питающего напряжения;
- холостого хода электродвигателя;
- при перегреве электродвигателя;
- короткого замыкания в электрической цепи электродвигателя;
- низкого дебета скважины (по датчику сухого хода- ДСх,).

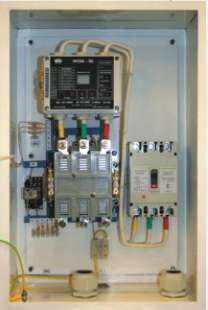

Конструкция
Станция «КАСКАД-К» представляет собой металлический шкаф с дверцей, запирающейся на замок.
На дверце шкафа установлены элементы управления и индикации.
Внутри шкафа смонтирована пусковая и защитная аппаратура.

Наименование
Диапазон значение тока электродвигателя А. (3х380В)
Вводной атоматический выключатель
Максимальное значение мощности кВт.
Сечение подключаемого кабеля (согласно ПУЭ)
Габаритные размеры ШхВхГ
Масса, кг не более
КАСКАД-К 1-5А
1-5 А
10 А
3 кВт
AI 3x2.5+1x1.5 Cu 4x1.5
260х440х180
10кг
КАСКАД-К 5-20А
5-20А
32 А
10 кВт
AI 3x4+1x2.5 Cu 3x2.5+1x1.5
260х440х180
10кг

КАСКАД-К  20-40А

 20-40 А

 50 А

20 кВт

AI3x10+1x6      Cu 3x6+1x4

 370х550х225

15кг

КАСКАД-К    40-70А

 40-70 А

 80 А

35 кВт

AI 3x35+1x25    Cu 3x16+1x10

 370х550х225

15кг

КАСКАД-К  70-120А

 70-120 А

 160 А

60 кВт

AI 3x70+1x35    Cu 3x501x35

 570х815х275

20кг

КАСКАД-К 120-160А

 120-160 А

 200 А

80 кВт

AI 3x95+1x50    Cu 3x70+1x35

 670х865х280

30кг

КАСКАД-К 160-200А

 160-200 А

 250 А

100 кВт

2xAI3x50+1x35   Cu 3x95+1x50

 670х865х280

30кг

КАСКАД-К 200-250А

 200-250 А

 315 А

125 кВт

2xAI3x70+1x35     Cu3x120+1x70

 820х1265х420

40кг

Примеры применения станции управления КАСКАД-К

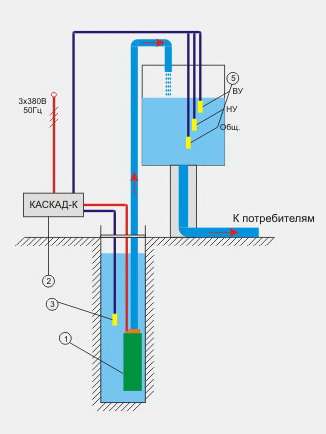

 Автоматическое управление по датчику давления (водоподъем)  Автоматическое управление по датчикам уровня (водоподъем)
url_ url_

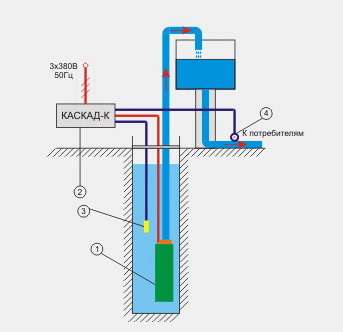

 Автоматическое управление по датчику давления (водоподъем)



url_ УСЛОВНЫЕ ОБОЗНАЧЕНИЯ:
1 Насос типа ЭЦВ
2 Станция КАСКАД-К
3 Датчик "Сухого хода"
4 Датчик давления (ЭКМ или др.)
5 Датчики уровня (ВУ, НУ, Общ.)
